고장나서 방치된 노트북의 변신(재활용) 2탄!!
이번에는 고장난 노트북에서 분리한 18650배터리를 이용한
파워뱅크(휴대용배터리)를 제작하여 모니터를 휴대용으로 만들어 보았다.
요구되는 기능
① 휴대용
② USB 충전(고속) 및 배터리 잔량표시
③ 다양한 전압의 어댑터 대용 (가변으로 승압/강압 기능)
④ 출력되는 전압의 표시

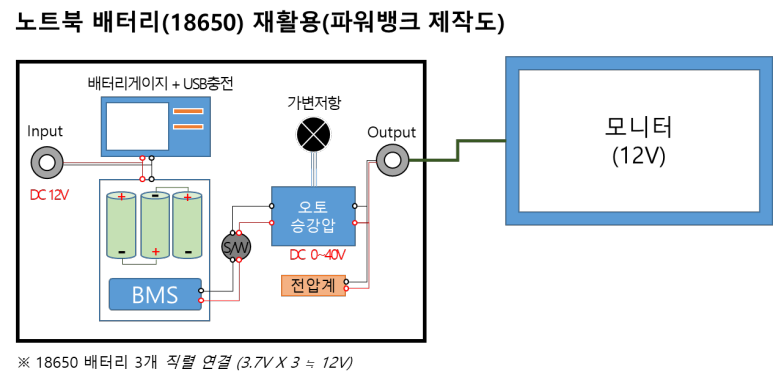

1. 제작도(개념도)
2. 필요 부품 및 소요비용 - 27,220원
1) PVC 케이스 1개 - 2,100원
2) 메탈단자(5.5mm/2.1mm) 2개 - 2,600원
3) BMS(3S용) 1개 - 2,200원
4) 배터리잔량표시 및 USB충전 1개 - 9,500원
5) 승강압 회로 1개 - 1,400원
6) 가변저항(10K) 1개 - 300원

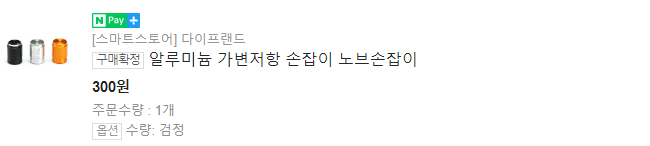

7) 노브 손잡이 1개 - 300원
8) 전압게이지 1개 - 2,000원
9) 스위치 1개 - 1,000원

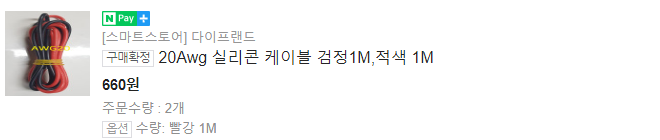

10) 실리콘 케이블(검정/적색) - 1,320원
11) 캡톤테이프 1개 - 2,500원
12) 기타 잡자재 - 2,000원
- DC플러그
- 악어클립
- 압착터미널

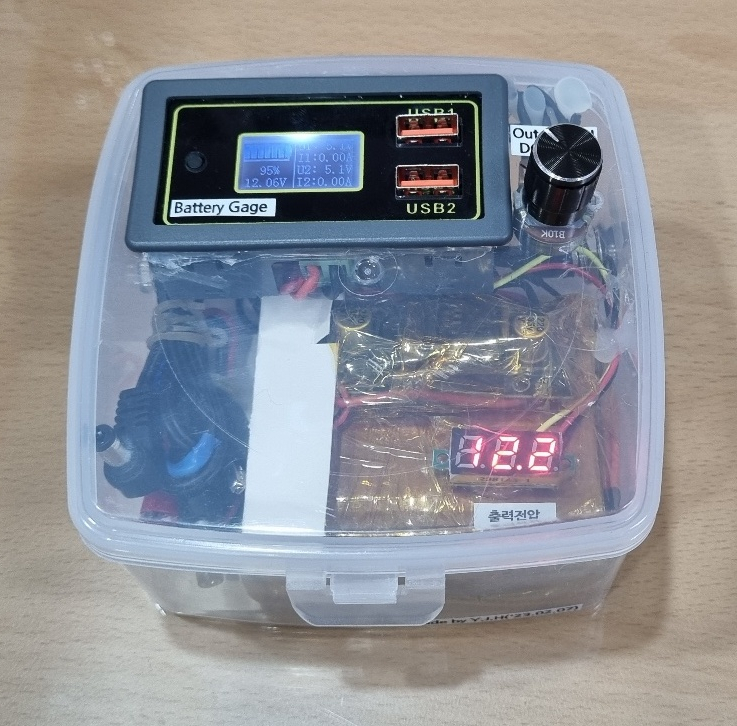

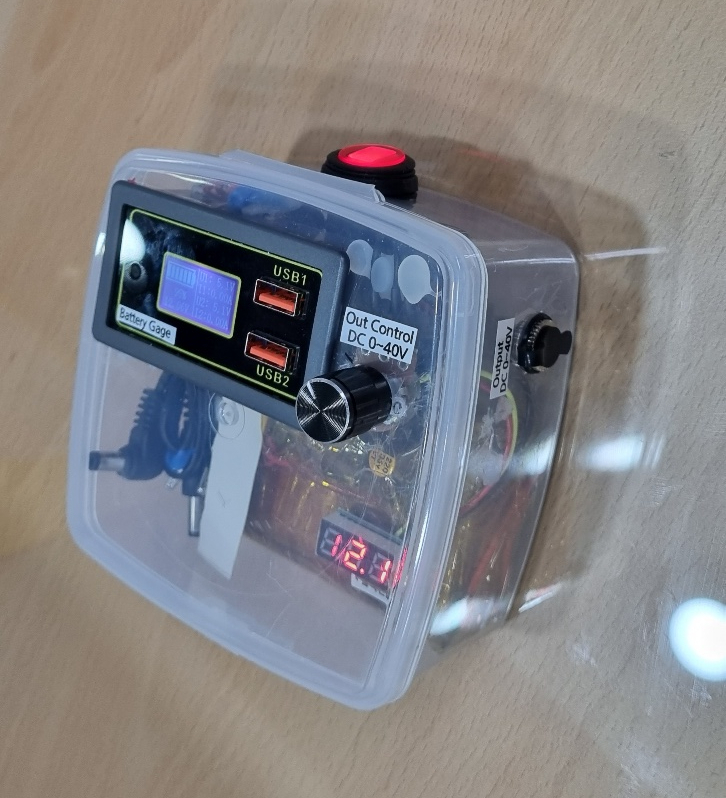

3. 완성 제품 사진
