시골집 CCTV 설치기 (1) 구성도 및 주요 장비선택

시골집에 CCTV 설치가 필요하여
업체에 맡기는 것은 가격이 너무 많이 들것 같아 (여기저기 알아보니 150~200만원정도 소요)
여러 고민끝에 직접 시공해 보기로 하고 도전하였다.

자가설치를 도전하실분들에게 작은 도움이 되었으면 하고
구입처까지 표기하니 많은 참고 하시면 될 것 같다.



1. 설치 구성도 작성

CCTV설치 구성도 및 인터넷연결 방법



2. 제품 결정

구글링을 정말 많이 해서 장비를 선택하였다. 다음은 장비선택시 고려사항이다.
 -국산제품과 외산제품
 -가격대비 성능
 -장비 A/S
 -자가 설치시 인터넷에서 얻을 수 있는 정보량(동영상, 블로그, 홈페이지 등)

전기선을 따로 설치할 필요가 없고, 인터넷으로 제어가 쉬운 PoE기능이 있는
네트워크 카메라(IP Camera)와 DVR(NVR)를 선택하였다.

※PoE (Power over Ethernet) - 네이버 지식백과 인터넷 케이블 하나에 데이터와 전원을 동시에 보내는 기술입니다. PoE를 이용하면 전원코드를 따로 꽂을 필요가 없어서 설치가 간편하고 대부분의 경우, 설치비용을 크게 줄일 수 있습니다.



최종결론은
가격대비 성능측면을 고려하여 서계점유율 1위 하이크비전(HIKVISION)장비를 선택하였다.
하이크비전은 중국제품이다.
그래서 고민하다가 실제로 한국산들도 중국에서 제조하여 들여오는 것이 현실이고,
국산장비들은 기능에 비해 가격이 높았다.
이것은 순전히 나의 개인적인 판단이니,  참고만 하길 바라며...



3. 장비의 선택

1) NVR(DVR, 녹화기) :  HIKVISION DS-7604NI-K1/4P

Spec.
IP / 독립형 / 4채널 / 800만화소 / PoE / 48V DC / 65W
영상출력 : VGA , HDMI/압축방식 : H.264 , H.265
기본 저장용량 : HDD 미포함/최대 저장용량 : 6TB(6TB x 1)
W:315mm X D:240mm X H:48mm 무게: 약 1kg

※상세스펙:  https://www.hikvision.com/korean/products/IP-Products/Network-Video-Recorders/Pro-Series/ds-7604ni-k1-4p-/

DS-7604NI-K1/4P

※구입처: https://smartstore.naver.com/dlnet/products/6575610315?NaPm=ct%3Dl4xid3ig%7Cci%3Dcheckout%7Ctr%3Dppc%7Ctrx%3D%7Chk%3Dc23ff571810df79a177b0ae1536f0a2b6e933ebc

하이크비젼 DS -7604NI-K1/4P 4채널 네트워크 녹화기 : 딜러넷

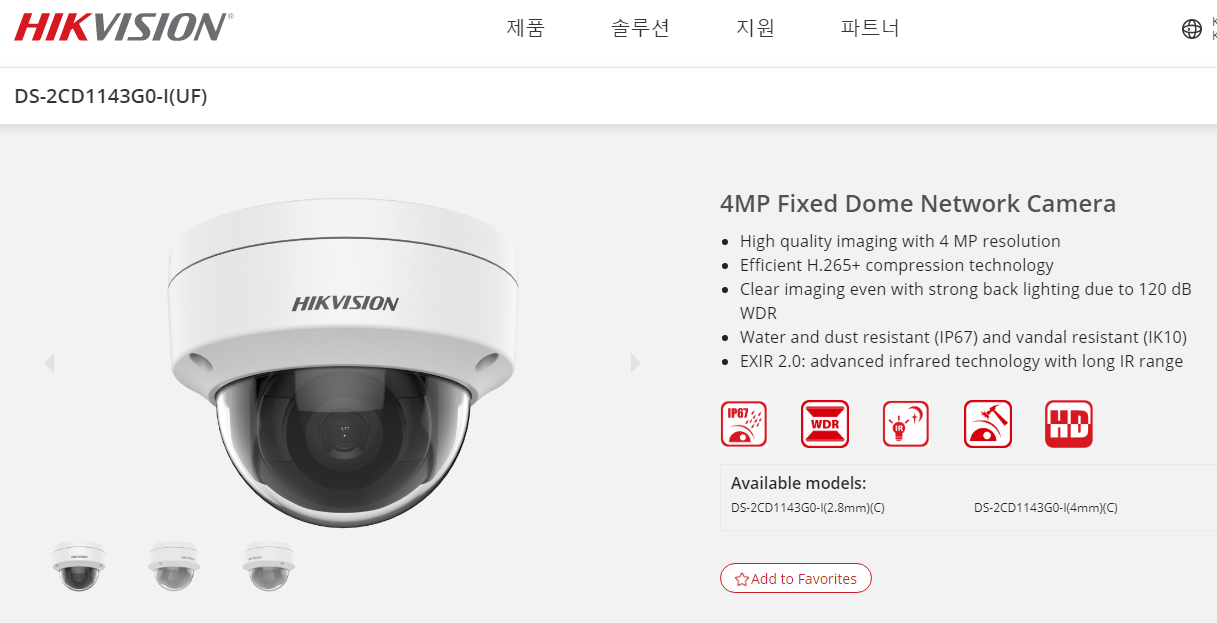

2) IP 카메라(실내용) - 화각과 해상도를 고려함 :  HIKVISION DS-2CD1143G0-I (2.8mm)

Spec.
IP 카메라/돔형/실내용/유선랜/IP/CMOS/400만화소
2560x1440(WQHD)/최저 조도 : 0 lx/지원속도 : 20fps
렌즈(초점) : 2.8mm / 팬(좌우) : 355˚ / 틸트(상하) : 75˚
동작감지/AGC/역광보정/야간(주간)자동전환
12V DC / 6.5W / 크기: 111 x 82.4mm / 무게: 360g

※상세스펙: https://www.hikvision.com/korean/products/IP-Products/Network-Cameras/Value-Series/ds-2cd1143g0-i-uf-/?q=ds-2cd1143g0-i-uf-&position=1

DS-2CD1143G0-I(UF)

※구입처: https://www.coupang.com/vp/products/6453783555?vendorItemId=81268672878&sourceType=MyCoupang_my_orders_list_product_title&isAddedCart=

[하이크비젼] IP카메라 DS-2CD1143G0-I 실내형 돔 카메라 [400만 화소/고정렌즈-2.8mm]

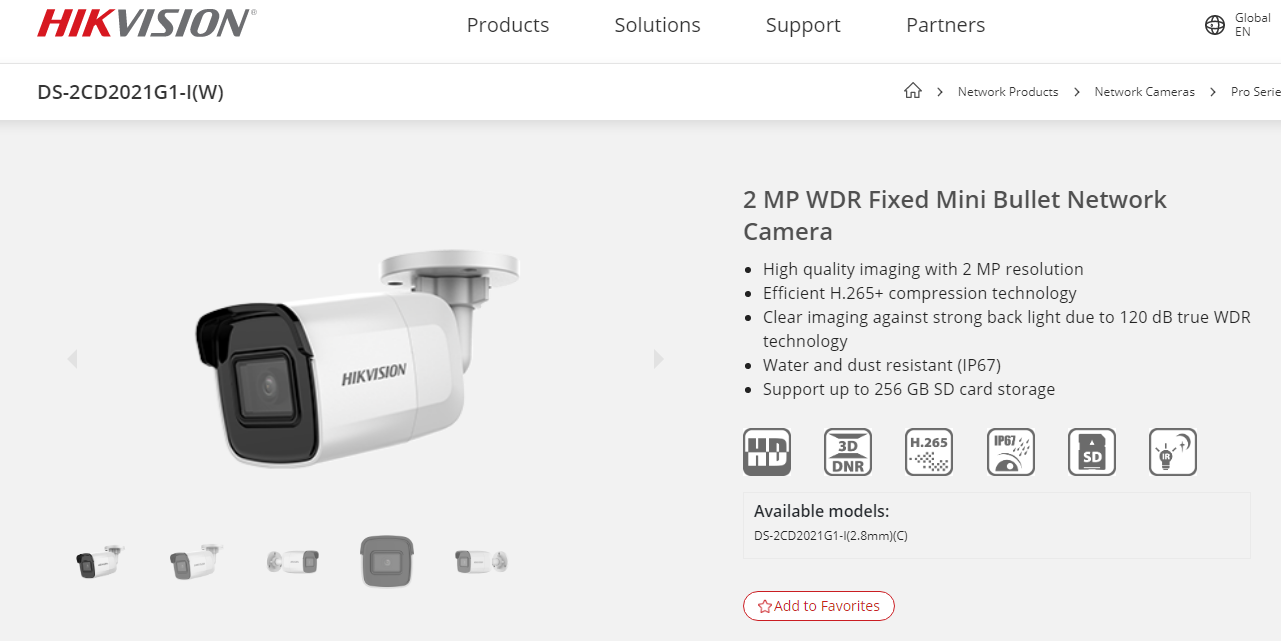

3) IP 카메라(실외용) :  HIKVISION DS-2CD2021G1-I (4mm)

Spec.
IP 카메라/박스형/실외용/유선랜/IP/CMOS/200만화소
1920x1080(FHD)/야간가시거리 : 30m/지원속도 : 30fps
렌즈(초점) : 4mm/팬(좌우) : 360˚/틸트(상하) : 90˚
PoE/역광보정/방수(방진)/메모리저장
12V DC / 5.5W / 크기: 69.7 x 67.9 x 171.4mm / 무게: 350g

※상세스펙: https://www.hikvision.com/en/products/IP-Products/Network-Cameras/Pro-Series-EasyIP-/DS-2CD2021G1-I-W-/?q=ds-2cd2021g1-i-w-&position=3

DS-2CD2021G1-I(W)

※구입처: https://www.coupang.com/vp/products/6162047527?vendorItemId=79237988461&sourceType=MyCoupang_my_orders_list_product_title&isAddedCart=

하이크비전 DS-2CD2021G1-I 4mm 2MP 네트워크 뷸렛 카메라



4. 구입가격 정리

구분		모델명	단위	수량	단가	금액	비고
NVR	녹화	HIKVISION DS-7604NI-K1/4P	개	1	114,000	114,000	HDD미포함
		HDD(WD 3TB)	개	1		별도구입
카메라	실내용	HIKVISION DS-2CD1143G0-I (2.8mm)	개	2	64,900	129,800
	실외용	HIKVISION DS-2CD2021G1-I (4mm)	개	2	68000	136,000
합   계						379,800	택배비 별도



설치방법에 대해서는 다음편에서...
