광통신 연결구조 및 장비설명

이해를 돕기위해 광통신 연결구조 및 장비설명에 대해 도식화 한 자료입니다. 방문자 분께 도움이 되었으면 합나다.









ITEM	정의	규격	사진	장단점 & 비고

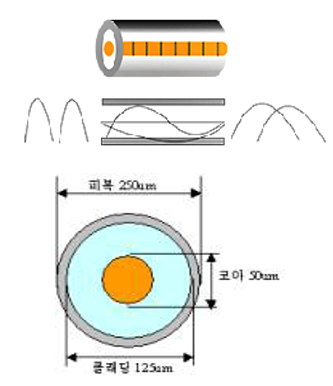

F/O CABLE (FiberOptic)	- 광파장이 유리나 플라스틱 섬유를 따라 움직이며 정보를 전송하는 것과 관련된 매체와기술을 말한다.	Single Mode		- 광대역 원거리활용(최대50Km) - 적은 Data 전송 - Line Color =>노란색 사용
		Multi Mode		- 근거리활용(2Km 이내) - 많은 Data 전송 - Line Color =>주황색 사용

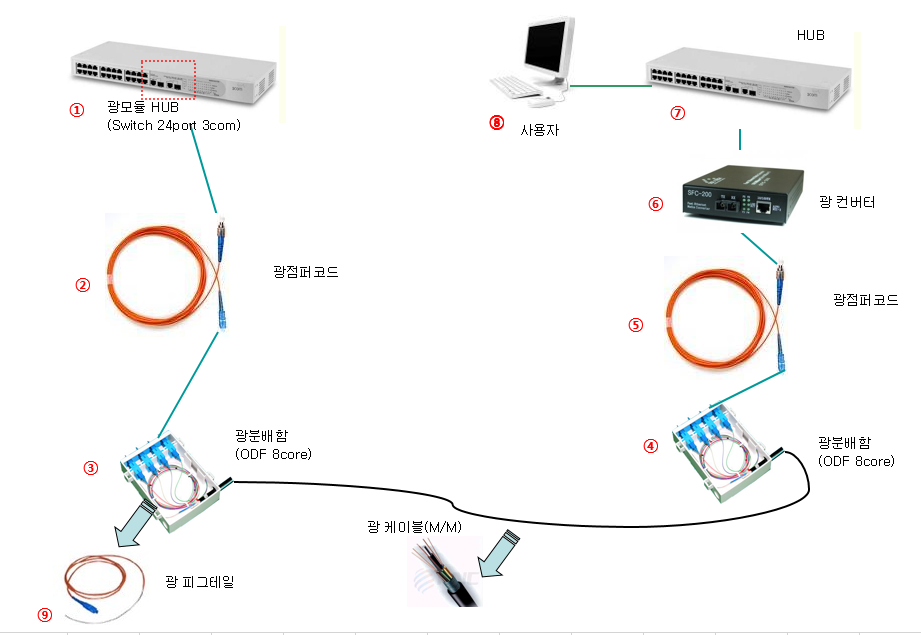

OFD	- 광 파이버를 충격등의 외부영향으로부터 안전하게 보호 하는 함체 - 광접속구조 시트 ③, ④ 참조	OFD (OptionFiberDistribution)
		FDF (Fiber Distribution Frame)
PATCH CORD (jumperCode)	- 끝에 플러그나 한쌍의 클립이 달려있는 짧은 코드를 지칭 - 광접속구조 시트 ②, ⑤ 참조
PIG- TAIL	- Fiber에 커넥터를 연결할 때 양끝단에 연결하는것이 아닌 한쪽 끝단만 커넥터를 연결한 것 - 광접속구조 시트 ⑨참조	M/M SC TYPE		- 광 송수신 장비와 전송로간 연결 -광분배함과광케이블간연결 -광분배함과광장비간연결 -광장비와광단말기간연결

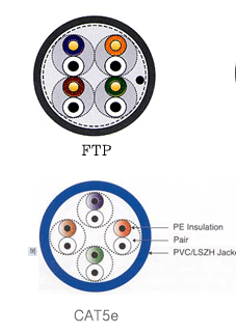

UTP CABLE	- 전화선이나 이더넷에 사용	CAT5		- 옥내 수평 및 간선 배선망(100MHz) - 4/16 Mbps Token Ring(IEEE802.5) - 10/100 Base-T(IEEE 802.3) - 155 Mbps ATM - 전송속도 => 100MHz
		CAT5E		- 옥내 수평 및 간선 배선망(100MHz) - 4/16 Mbps Token Ring(IEEE802.5) - 10/100 Base-T(IEEE 802.3) - 155 Mbps ATM - 전송속도 => 100MHz
		CAT6		- 옥내 수평 및 간선 배선망(250MHz) - 4/16 Mbps Token Ring(IEEE802.5) - 10/100 Base-T(IEEE 802.3) - 155/622 Mbps ATM - Gigabit Ethernet - 전송속도 => 250MHz
RACK	-네트워크 장비(설치 공간)	Rack

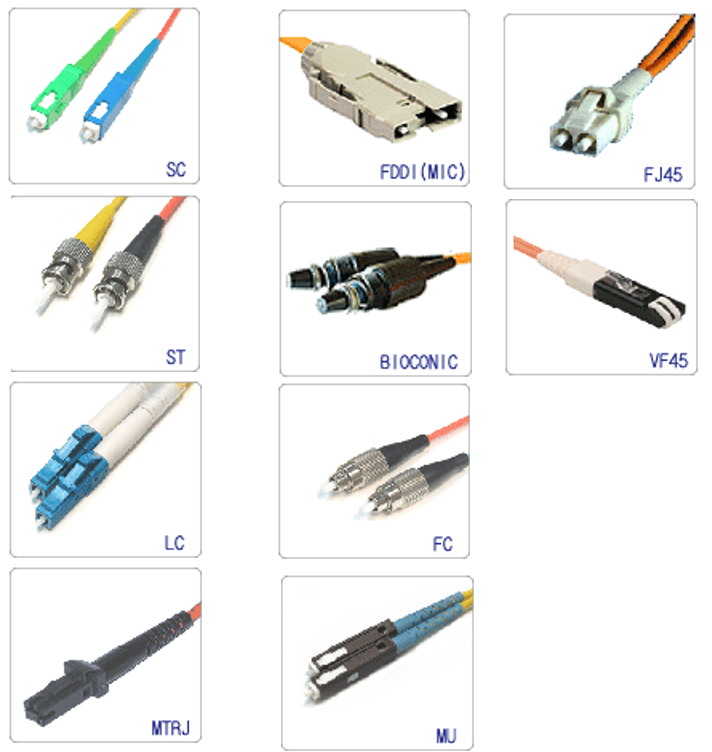

CONNECTOR		RJ-45 CON		- 통신 케이블 - 표준 전화선을 통해 디지털 전송을 하기위한 단일 회선 잭 - 8개의 핀을 가짐
		RJ-11 CON		- 전화선으로 사용됨 - 4개의 핀을 가짐
PULL BOX		IDF BOX (IntermediateDistributionFrame)		- 중간배선반 - 최종 사용자 장치와 MDF 사이의 통신 케이블을 서로 연결관리
		MDF BOX (MAINDEFERANCEFRAME)		- 건물의 주 단자함을 가르킨다.
HUB (SWITCH)	- 컴퓨터들을 LAN에 접속시키는 네트워크 장치	더미허브		- 단순 복제하여 모든 컴퓨터에 전달 - 컴퓨터수 증가시 트래픽 증가
		스위치허브		- 컴퓨터수 증가시 동일 속도 유지 - 더미허브에 비해 고가
